HG-SDR01通用软件无线电采集器
HG-SDR01采用LMS7002m芯片实现通用软件无线电设备，基于USB3.0采集技术，可支持100KHz~3.8GHz的信号的中频数据采集。
HG-SDR01采用LMS7002m芯片实现通用软件无线电设备，基于USB3.0采集技术，可支持100KHz~3.8GHz的信号的中频数据采集。
产品说明书下载：
LMS7002 datasheet下载：
表1 产品价格表
产品 | 价格 |
HG-SDR01通用软件无线电采集器 型号：HG-SDR01 TCXO频率：10MHz或20MHz可选 采样率：在TCXO基础上，通过射频设置倍频参数，最高可达61MHz。 采样位数：12bit，可保存为int8格式，IQ采样。 射频芯片：LMS7002m 射频参数：通过USB3.0设置。 采集通道：默认只提供数据采集功能(如需信号发射功能，请联系本公司咨询。) 可提供GPS验证程序 采集程序源代码 |
3260元
|
可选配配件 1、GPS 天线 2、BD2 天线 3、HG-ANT02，可支持L1、L2、B1、B3 4、HG-ANT03，可支持L1、L2、L5、B1、B2、B3（推荐） |
50元 150元 1200元 2000元
|
HG-SDR01是一次从卫星导航信号采集向通用信号采集扩展的尝试，LMS7002m是一款不错的MIMO芯片，它的优势很明显，就是支持很宽的频率范围：100KHz~3.8GHz。HG-SDR01实际测试过70MHz的输入信号，可以正常工作。

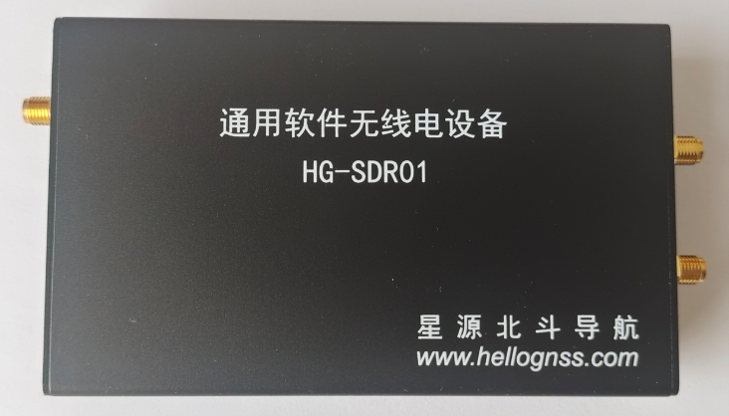

图1 HG-SDR01通用软件无线电采集器

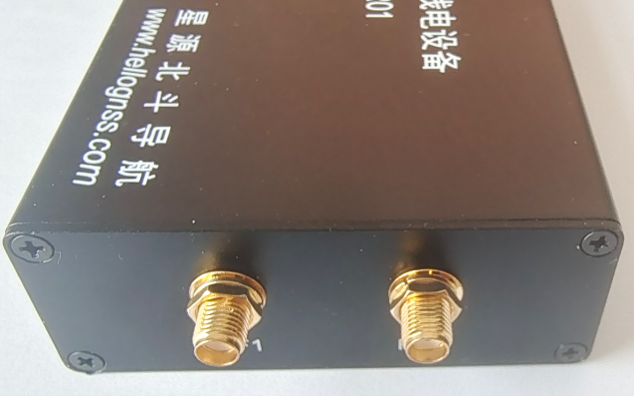

图2 HG-SDR01通用软件无线电采集器前面板

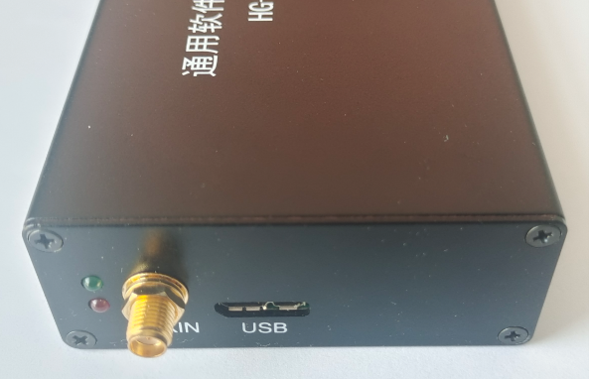

图3 HG-SDR01通用软件无线电采集器后面板
HG-SDR01支持卫星导航信号，但相对于常规的卫星导航信号质量明显不如，因此如果是做卫星导航开发，采用专用卫星导航芯片MAX2771的HG-SOFTGPS03-D和RX3706的HG-SOFTGPS04-R则是更加的选择。
HG-SDR01尝试过高采样率，但根据厂家提供的信息，LMS7002m采集数据时能稳定工作的最高采样率是单通道61.44MHz，双通道48MHz。
LMS7002m有很多让人不太注意的地方，特别是虽然它支持双路采集，但这两个通道共用一个LO，因此两路输入信号间隔不能很远，比如几十MHz。
LMS7002m的寄存器非常多，比如锁相环锁定状态需要手动查看，如果设置参数合适，显示未锁定的时钟或LO居然偶尔可以工作正常。繁多的寄存器会对使用者造成不少麻烦，HG-SDR01试图简化这些操作，把最为常用的设置编写为函数，而很多固定的设置使用ini文件加载。

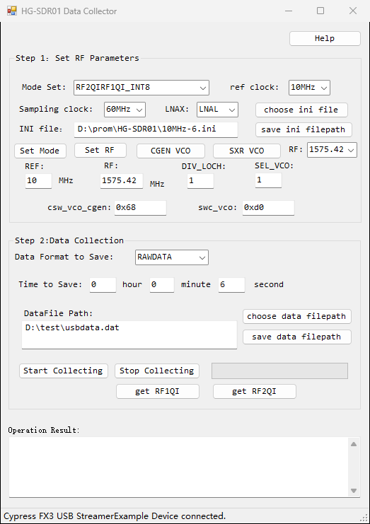

图4 HG-SDR01通用软件无线电采集软件
HG-SDR01在设计时硬件本身支持收发功能，但软件开发时只考虑了采集数据功能，HG-SDR01有计划逐步加入发射功能，有实际发射需求的客户，在购买时可咨询本公司这部分功能的开发进度和含发射功能的售价。
HG-SDR01基本特性如下：
1.射频芯片：LMS7002m×1
2.DDR3缓存容量：512MB
3.TCXO频率：默认10MHz，可替换为20MHz
4.采样位数：12bit，支持IQ采样，支持双通道采样。
5.采样速率：默认10MHz。通过射频设置可支持多种采样率, 包括最高可达61MHz。
6.支持的频点：100KHz~3.8GHz。
7.供电方式：USB3.0。
8.对外接口：
射频：SMA×2，默认有3.3V馈电，如果不需要馈电请在购买时说明。
输入时钟：SMA接口
9. 提供GPS信号的验证程序。
1、HG-SDR01采集器1台；
2、USB3.0专用数据线1根。
3、配套资料：
（1）HG-SDR01使用说明书；
（2）PC端驱动及采集程序源代码。
1、半个月内如产品硬件有质量问题可免费更换；
2、提供1年的QQ技术支持；
3、提供6个月技术支持和升级服务；
4、本产品所提供软件代码仅限购买者单位内部使用，不得通过互联网或其他任何方式拷贝给任何第三方。
