HGT2授时守时设备

产品说明书下载：

HGT2.pdf

1 产品概述

表1 产品价格表

HGT2是一款典型的授时设备，它的基本功能是检测外部一个3.3V IO脚的上升沿，通过串口给出该上升沿时刻的年月日时分秒信息和小数秒信息（精确到25ns），该模式对外部设备要求低，只需要简单的IO脚操作和串口接收。当然如果改为常用的PPS+年月日时分秒信息也完全能够实现。

HGT2又考虑到守时要求，也就是接收机无信号或者卫星数量不足以定位的情况下，保持时间精度在1us/h。基于此HGT2采用的OCXO稳定度可达1ppb。OCXO基于12V供电。设备预测OCXO输出时钟频率的变化趋势，实现守时功能。

图1 HGT2授时守时设备

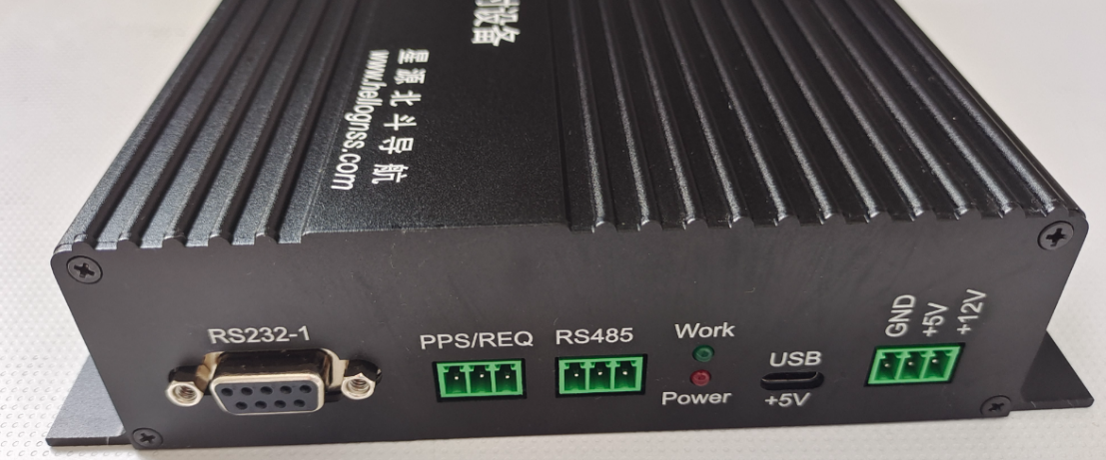

图2 HGT2授时守时设备前面板

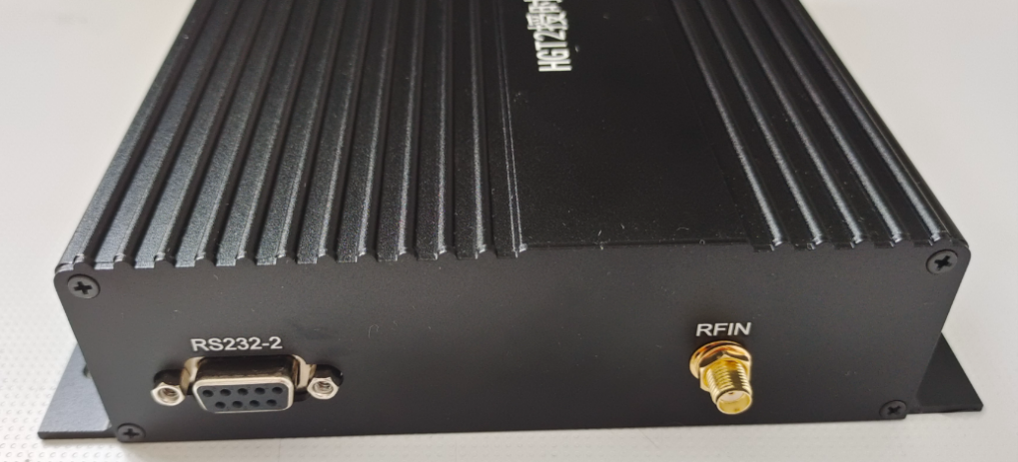

图3 HGT2授时守时设备后面板

图4 12V高稳定度OCXO

HGT2的接收机定位状态可通过HG-TEST2016或HG-TEST2017查看，串口对应后面板的RS232-2。

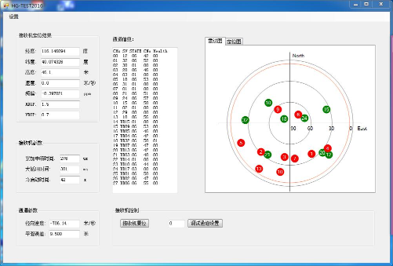

图5 接收机状态查看

HGT2的时间信息可通过串口调试助手查看，串口对应前面板的RS232-1。

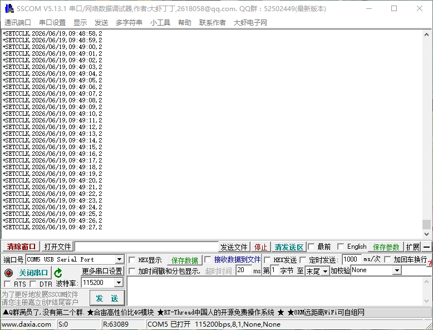

图6 基于外部请求方式（REQ）获取时间信息

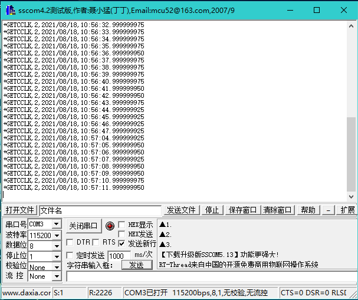

图7 基于PPS方式获取时间信息

         HGT2经过多年的检验，可长期稳定工作，具备高可靠性。

2       主要参数

HGT2基本特性如下：

1.接收机：HG-TG04-C授时专用版，支持GPSL1和B1I联合定位；

2.OCXO：稳定度1ppm；

3.秒脉冲PPS宽度：100ms；

4.天线输入接口：SMA，支持3.3V馈电；

5.接收机定位信息输出：RS232 ；

6.定时信息输出：RS232/RS485；

7.PPS或REQ信号接口：3.81mm间距插拔式接线端子；

8.备用接口：RS485，3.81mm间距插拔式接线端子；

9.指示灯：电源和工作状态指示灯；

10.供电：12V；

11.测试供电（正常工作不使用）：+5V和Type-C接口。

3 装箱清单

1、HGT2授时守时设备1台；

2、3.81mm间距插拔式接线端子3个；

3、12V电源模块1个；

4、配套资料：

（1）HGT2使用说明书；

（2）HGTEST2017测试软件；

（3）串口调试助手；

4 注意事项

1、避免串口热插拔。

2、板子上的射频连线请保持连接状态，因为走的是重要的信号。

5 服务条款

1、半个月内如产品硬件有质量问题可免费更换；

2、提供1年的QQ技术支持；

3、提供6个月技术支持和升级服务；
