HG-IFSIM4高性能GNSS中频数字回放器

HG-IFSIM4产品说明书下载 基于USB3.0和DDR3技术回放程序:提供PC端回放程序的源代码采样率:保证66MHz采样率稳定数据传输外部时钟输入:支持回放位数:默认16位,最大32位定制:支持1 产品概述表1 产品价格表产品价格HG-IFSIM3高性能GNSS中频数字信号回放器型号:HG-IFSIM4采样率:外部输入,最大支持66MHz采样率回放位数:默认16位,最大支持32位。 8000

¥0

HG-IFSIM4产品说明书下载



基于USB3.0DDR3技术

回放程序:提供PC端回放程序的源代码

采样率:保证66MHz采样率稳定数据传输

外部时钟输入:支持

回放位数:默认16位,最大32

定制:支持

产品概述

产品价格表

产品

价格

HG-IFSIM3高性能GNSS中频数字信号回放器

型号:HG-IFSIM4

采样率:外部输入,最大支持66MHz采样率

回放位数:默认16位,最大支持32位。



8000







HG-IFSIM4是北京星源北斗导航技术有限责任公司用以替代HG-IFSIM2HG-IFSIM3的新产品,由于改用DDR3技术做数据缓存,缓存容量和性能都大大提升。HG-IFSIM4支持定制(复杂定制需要和本公司协商相关费用)。

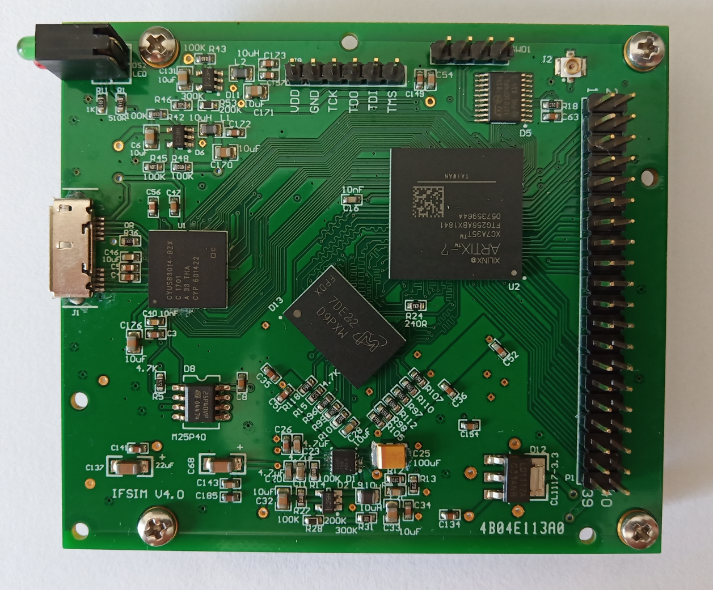

1  HG-IFSIM4数字信号回放器

HG-IFSIM4的默认时序是在采样时钟CLKOUT的上升沿数据有效,因此客户设备应当在CLKOUT下降沿锁存数据。

另外,CLKINFPGA之间默认是22欧姆电阻,如果客户连接CLKOUT管脚和回放器电平不一致,需要将对应的电阻R56,改为10nF左右的电容,隔离直流分量,或者在客户设备端加电容隔离直流分量。这样回放器才能稳定工作。

回放器默认使用U[15..0]作为输出数据管脚,U [31..16]为只有按32位回放数据时才需要连接。客户使用时,如果需要回放的数据位少于16位,请尽量使用低位,高位不连接。




2  HG-IFSIM4回放器对外接口



由于HG-IFSIM4默认的数据量最大可达132~265MB/s,所以高速回放时,必须要使用SSD固态盘存储数据,否则可能会出现数据不连续的情形。数据回放过程中,尽量关闭多余软件,保证回放主机的性能。如果传输速率达到200MB/s以上,建议将读文件取数线程和USB3.0发送数据的线程分开,用多线程的方式进行数据传输。

2       主要参数

HG-IFSIM4基本特性如下:

1.FIFO容量:512MB

2.回放位数:16~32bit

3.采样速率:16.369MHz(默认)16.369MHz x216.369MHz x4

4.通信接口:USB3.0

5.对外接口:

40PIN接口(接口电平默认3.3V,可修改为1.8V或者其他常见电平):

5V输出、3.3V输出、GND

CLKIN采样时钟输入,默认不使用;

CLKOUT采样时钟输出,默认使用板子上的16.369MHz TCXO作为时钟源;

U[15..0]采样数据输出

U[31..16]进行16位传输时不使用,进行32位传输时作为高16

U[33] U[32]预留控制脚

                   外部时钟输入口:

IPX接口,默认不使用

6.提供回放程序源代码。

7.PC端开发环境:VC2015

8.大小:80mm×70mm



3      机械图


3  HG-IFSIM4回放器机械图(单位:mm

装箱清单

1、HG-IFSIM4回放器1台;

2、USB3.0专用数据线1根。

3、配套资料:

1HG-IFSIM4使用说明书;

2USB3.0驱动程序;

3PC端回放程序源代码;

4)其他相关软件安装程序。



服务条款

1、半个月内如产品硬件有质量问题可免费更换;

2、提供1年的QQ技术支持;

3、提供6个月技术支持和升级服务;

4、本产品所提供软件代码仅限购买者单位内部使用,不得通过互联网或其他任何方式拷贝给任何第三方。
