HG-AF04 三频GNSS射频模块

HG-AF04产品说明书下载(支持任意三个GNSS频点,支持模拟中频输出或数字中频输出)1 产品概述表1 产品价格表产品价格HG-AF04射频模块HG-AF04射频 2280元可选配配件1、GPS 天线2、BD2 天线3、HG-ANT02,可支持L1、L2、B1、B34、HG-ANT03,可支持L1、L2、L5、B1、B2、B3(推荐)5、HG-OCXO-10M恒温晶振(推荐) 50元150元12

¥2280

HG-AF04产品说明书下载

(支持任意三个GNSS频点,支持模拟中频输出或数字中频输出)

1 产品概述

表1 产品价格表
产品 价格
HG-AF04射频模块
HG-AF04射频

2280元
可选配配件
1、GPS 天线
2、BD2 天线
3、HG-ANT02,可支持L1、L2、B1、B3
4、HG-ANT03,可支持L1、L2、L5、B1、B2、B3(推荐)
5、HG-OCXO-10M恒温晶振(推荐)

50元
150元
1200元
2000元

1700元

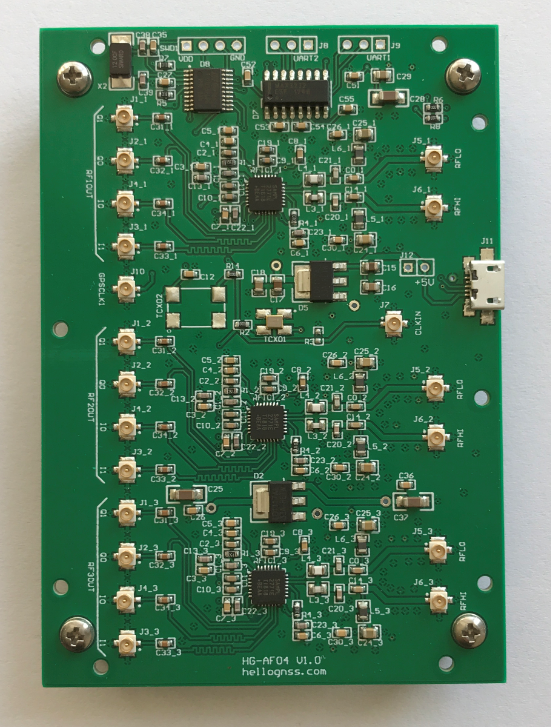

图1 HG-AF04双频GNSS射频模块
三频GNSS射频模块(HG-AF04)主要用于多模融合联合定位、多频差分定位等场合,支持差分模拟中频输出,也可支持中频数字信号输出(不推荐,主要原因是IPX头不方便直连FPGA),每个射频支持两个独立的射频输入,分别对应L1附近的频点和L2/L5/B3附近的频点,提供3.3V馈电,射频输入加入的阻抗匹配可接信号模拟器、多频天线。
HG-AF04由3个MAX2771射频芯片组成,3个射频芯片时钟同源。3个MAX2771可以独立配置(基于MicroUSB虚拟串口,通信协议和HG-AF04兼容),可支持I路和Q路信号同时输出。

2 主要参数

HG-AF04基本特性如下:
1.       射频芯片:MAX2771×3,可支持任意GNSS频点,比如L1/L2/L5, B1c/ B1I /B2a/B3I。
2.       TCXO:16.369MHz。
3.       射频接口:IPX×6,提供3.3V天线馈电,其中HI口表示L1附近频点输入,LO口表示L2/L5/B3附近频点输入,每个射频HI口和LO口同时只能有一个接天线。
4.       中频接口:
l  I/Q支路差分模拟输出,每对差分信号各2个IPX头。
l  1个GPSCLK时钟输出,IPX接口。
l  1个CLKIN输入口。
l  各MAX272771的SPI接口连接板子上的STM32处理器上,通过MicroUSB虚拟串口配置参数。
l  需要外部提供+5V供电或者MicroUSB供电。
5.       体积:100mm×70mm。

3 接口关系

1-20032F2404R46.png                1-20032F24053500.png
图2 HG-AF04对外接口图

4 尺寸图

图3 HG-AF04尺寸图(默认单位为mm,其中安装孔孔径2.5mm)

5 装箱清单

1.       HG-AF04射频模块1块;
2.       配套文档:HG-AF04使用说明书;


6 服务条款

1、半个月内如产品硬件有质量问题可免费更换;
2、提供3个月QQ技术支持;
3、本产品允许客户把产品提供的配置参数用于最终产品中,但不允许将本产品提供的配置参数和原理图提供给任何第三方。
