HG-RF04 MAX2771射频模块

HG-RF04产品说明书下载HG-RF04配套资料下载1 产品概述表1 产品价格表产品价格HG-RF04射频模块HG-RF04射频 980元可选配配件1、GPS 天线2、BD2 天线3、HG-ANT02,可支持L1、L2、B1、B34、HG-ANT03,可支持L1、L2、L5、B1、B2、B3(推荐)5、HG-OCXO-10M恒温晶振(推荐) 50元150元1200元2000元 1700元

¥980.00

HG-RF04产品说明书下载

HG-RF04配套资料下载

1 产品概述

表1 产品价格表
产品 价格
HG-RF04射频模块
HG-RF04射频

980元
可选配配件
1、GPS 天线
2、BD2 天线
3、HG-ANT02,可支持L1、L2、B1、B3
4、HG-ANT03,可支持L1、L2、L5、B1、B2、B3(推荐)
5、HG-OCXO-10M恒温晶振(推荐)

50元
150元
1200元
2000元

1700元



HG-RF04 MAX2771射频模块(图1)

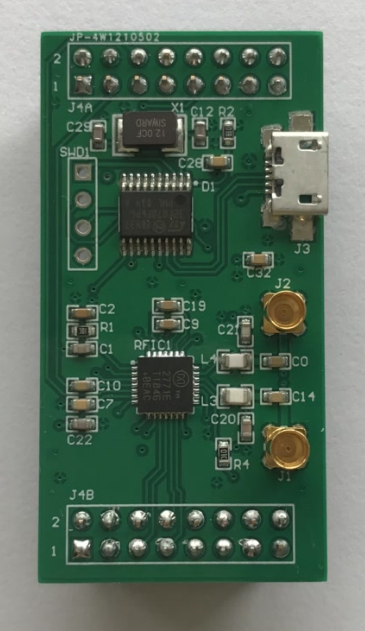

图1 HG-RF04射频模块


GNSS射频模块HG-RF04主要用于接收任意GNSS频点的卫星信号,支持中频数字信号输出,射频支持两个独立的射频输入(同时只能使用一个射频输入),分别对应L1附近的频点和L2/L5/B3附近的频点,提供3.3V馈电,射频输入加入的阻抗匹配可接信号模拟器、多频天线。
HG-RF04的MAX2771芯片可以独立配置(基于MicroUSB虚拟串口,通信协议和HG-AF04兼容),可支持I路和Q路信号同时输出。

2 主要参数

HG-RF04基本特性如下:
1.       射频芯片:MAX2771×1,可支持任意GNSS频点,比如L1/L2/L5, B1c/ B1I /B2a/B3I。
2.       TCXO:16.369MHz。
3.       射频接口:MMCX×2,提供3.3V天线馈电,其中HI口表示L1附近频点输入,LO口表示L2/L5/B3附近频点输入,每个射频HI口和LO口同时只能有一个接天线。
4.       中频接口:
l  时钟输出:GPSCLK,可选的采样时钟:ADC_CLKIN
l  I支路数据:I1、I0
l  Q支路数据:Q1、Q0
l  SPI接口: SCLK、SDATA、nCS
5.       供电方式:+5V供电
6.       体积:50mm×26mm。

3 接口关系


HG-RF04 MAX2771射频模块(图2)
图2 HG-RF04对外接口图

4 尺寸图

HG-RF04 MAX2771射频模块(图3)

图3 HG-RF04尺寸图(默认单位为mm)





5 装箱清单

1.       HG-RF04射频模块1块;
2.       配套文档:HG-RF04使用说明书;


6 服务条款

1、半个月内如产品硬件有质量问题可免费更换;
2、提供3个月QQ技术支持;
3、本产品允许客户把产品提供的配置参数用于最终产品中,但不允许将本产品提供的配置参数和原理图提供给任何第三方。
